一、什么是压力扫描阀？

在日常生活中，压力无处不在。不管是上班途中迎面吹来的风，还是洗手时水流与手的接触，这其中都存在着“流体压力”。从确保自来水顺畅流出的管网压力，到影响汽车行驶安全与油耗的轮胎胎压，再到保障家庭安全的燃气管道压力，监控这些压力对于系统的正常与安全运行至关重要。这种对压力监测的需求，在工业领域中被放大且要求更为严苛。例如，在航空航天、能源化工等领域，流体压力的微小偏差都可能影响设备效能、产品质量甚至人员安全。

压力扫描阀，正是为满足工业中高效、多点的流体压力测量需求的专用仪器。它能够同时测量数十甚至上百个点的压力数据，极大地提升了测试效率。压力扫描阀的分类方法很多，根据测量介质的不同，可以分为气体压力扫描阀和液体压力扫描阀；而根据其所测量的压力类型来说，又可以分为表压式、绝压式和差压式。所以在进行压力扫描阀选型前，要了解具体的试验需求。

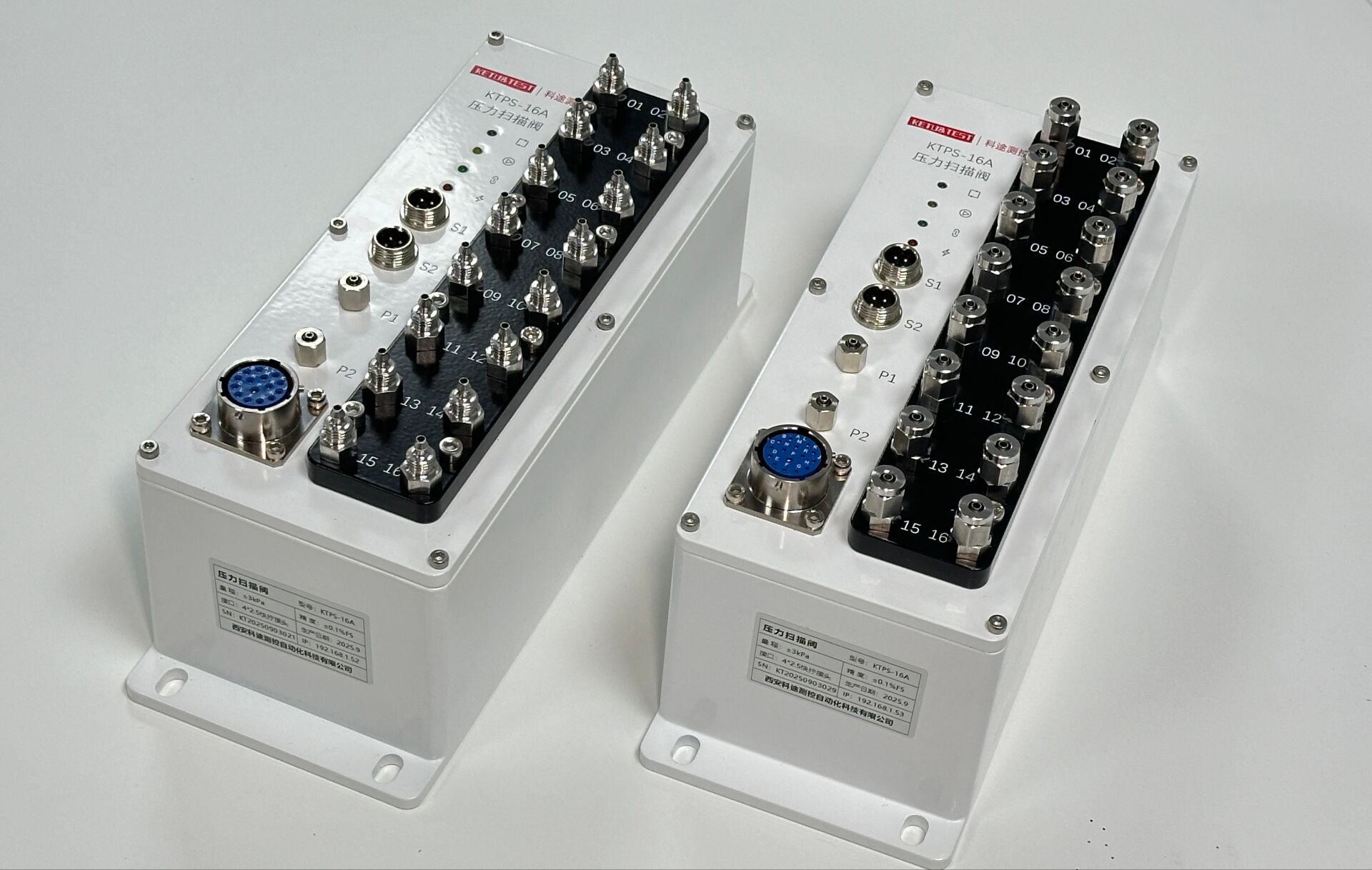

科途测控KTPS-16A压力扫描阀

二、压力扫描阀的工作原理

理解压力扫描阀的工作原理，可以从其核心构造入手。一台典型的压力扫描阀外壳采用高强度、耐腐蚀的金属材料制成，内部核心元件主要是多个高精度压力传感器，采集板，信号调理电路和模数转换等。通常每个传感器对应一个测量通道，通过在被测部件上打孔，或者借助探针等工具，通过引压管将各个测点的压力分别引导至压力扫描阀对应的输入端口，在中央处理单元的精确时序控制下，将所有输入通道的压力转换为微弱的电信号，经过放大、滤波等调理后，由采集系统转换为数字值。此时，所有通道的数据按序被记录下来，通过通讯接口实时传输至上位机软件，进行数据显示与分析。

一般来说，硅压阻式压力传感器因其测压范围广、稳定性灵敏度好、瞬态响应快等特点，是作为压力扫描阀传感器芯体最优的选择。

三、压力扫描阀的应用领域

压力扫描阀凭借其多点、高效的测量能力，广泛应用于多种关键领域。这里，我们以压力类型出发，详细了解压力扫描阀在不同领域的应用情况。

不同的应用场景需要测量不同类型的压力类型，主要包括绝压、表压和差压。简单来说，绝压是相对于完全真空的压力值，适用于封闭系统或需要知道绝对物理压力的场景；表压是相对于当地大气压的压力值，是我们日常仪表中最常见的读数；差压则是两个测量点之间的压力差值，常用于测量流量、液位或过滤器的堵塞情况。这些测量模式在很多应用中发挥着核心作用。

1、航空航天与风洞试验：这是压力扫描阀的经典应用领域。在飞机、火箭模型的风洞试验中，需要在模型表面密集布置数百个测压孔。压力扫描阀同步测量这些点的压力，其中模型表面与自由来流之间的压力差（即差压）是计算气动升力和阻力的直接依据；而相对于试验段静压的表压数据则用于精确绘制全机或部件的表面压力分布云图，为气动外形优化提供核心数据。发动机内部高温燃气通道的压力监测也常需要测量绝压，以分析燃烧效率。

2、能源与过程工业：在石油天然气行业中，压力扫描阀用于监测井下流体的绝压，这是评估油藏状态的关键。在管道运输中，通过测量节流装置前后的差压来计算实时流量。同时，储罐内的压力常以表压进行监控，以确保安全。在电力行业，可用于测量燃气轮机、蒸汽管道沿程的压力分布（多为表压或差压），评估系统性能与安全性。

3、汽车工程：在发动机研发中，压力扫描阀用于同步测量进气歧管、气缸、排气歧管等多点的瞬态压力。进气压力常测绝压或表压以分析充气效率；燃烧室内压力需测绝压来研究燃烧过程；排气背压则多用表压监测。在整车空气动力学测试中，测量车身表面与大气环境的差压，是优化造型以降低风阻的核心手段。

4、HVAC与流体机械：在评估风机、压缩机、泵等流体机械的性能时，需要同时测量其进口与出口之间的差压用于计算压头，以及多个截面的静压，从而绘制完整的性能曲线。在建筑通风和环境风场研究中，用于测量通风管道内的静压及建筑表面与室内外的差压，以优化通风效率与结构安全。

5、生物医疗与科研：在医疗器械如呼吸机、麻醉机的测试中，需要精确监测气道压力，通常为表压或差压，以确保患者安全。在血液透析设备中，监控血路和透析液路的差压至关重要。在微流控、水动力学等基础科研中，压力扫描阀用于测量微流道、实验水槽等复杂流场中细微的差压分布，揭示流动本质。

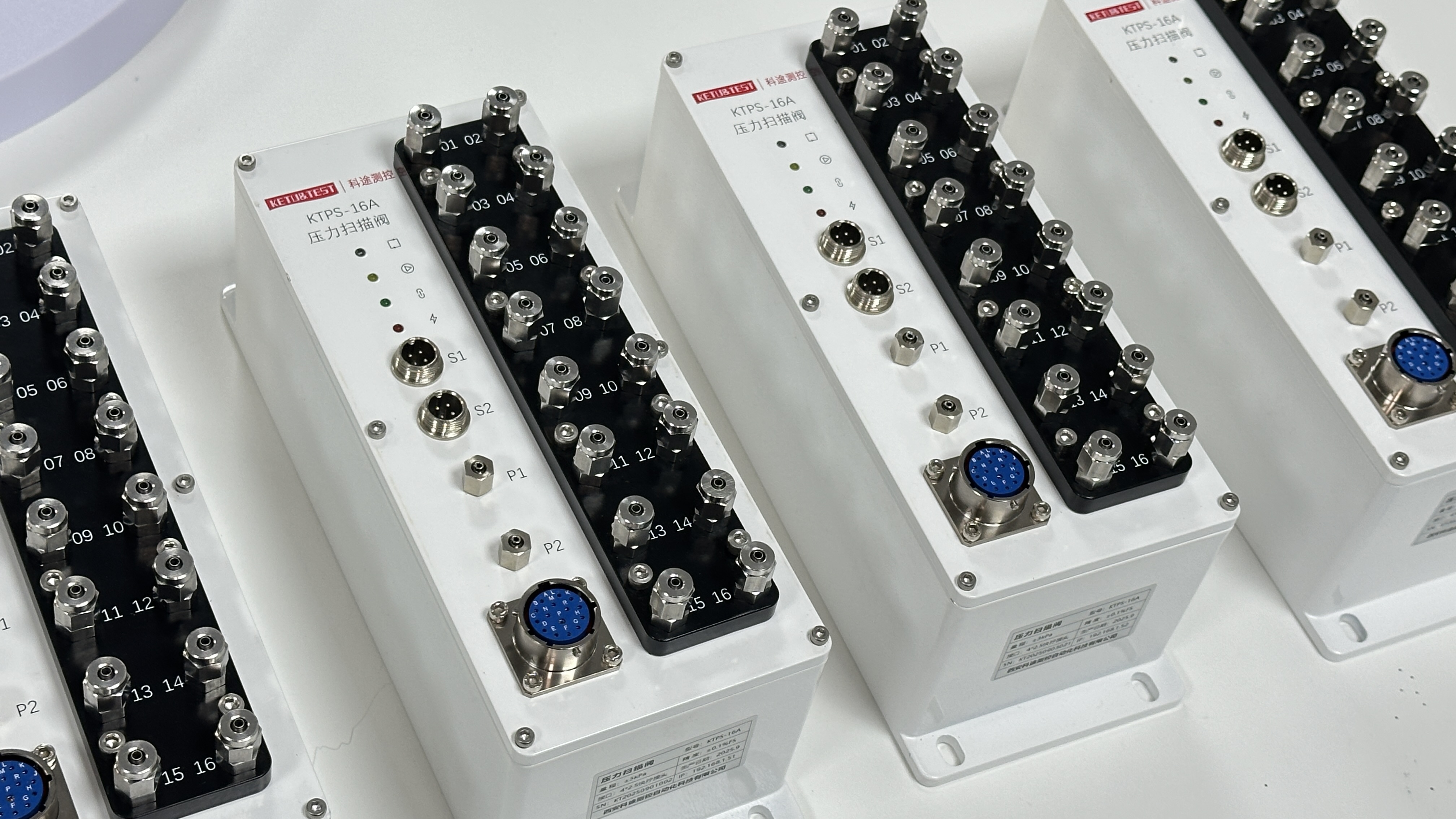

科途测控KTPS-16A压力扫描阀

四、压力扫描阀的性能特点

随着需求的增大，市场上也涌现出一大批压力扫描阀品牌，型号各异，参数也不尽相同。这里我们以科途测控KTPS-16A压力扫描阀为例，展开对有关压力扫描阀的部分性能解析。

1、高精度测量：压力扫描阀属于高精度仪器，精度是一个仪器的核心性能指标，直接影响测量数据的可靠性。KTPS-16A压力扫描阀的精度达到±0.05% FS。这里的“FS”是满量程的缩写，“±0.05% FS”是设备的在某个满量程的精度，即测量误差相对于满量程的百分比。根据国家标准，我国的工业仪表的精度等级分为多个级别，±0.05%FS对应0.05级，属于高精度等级，适用于对数据准确性要求极高的场景。

2、高速采样能力：即设备技术参数中的“采样率”，指每秒钟对单个通道进行压力测量的次数，单位一般为赫兹（Hz）。目前市场上压力扫描阀的采样率大都在500Hz-1000Hz，而KTPS-16A压力扫描阀的采样率最高可达10kHz，可以实现0-10kHz可调，对于一些高频率变化的复杂系统，能够精准捕捉到瞬时压力波动。

3、多通道同步采集：指设备内部所有通道在同一时刻进行数据的采集，通过TCP/IP网络、NTP协议和时钟同步技术，确保多台设备在联网工作时，其内部时钟高度一致，从而实现跨设备的通道数据在时间上严格对齐。这对于构建大型分布式测试系统是必备功能。

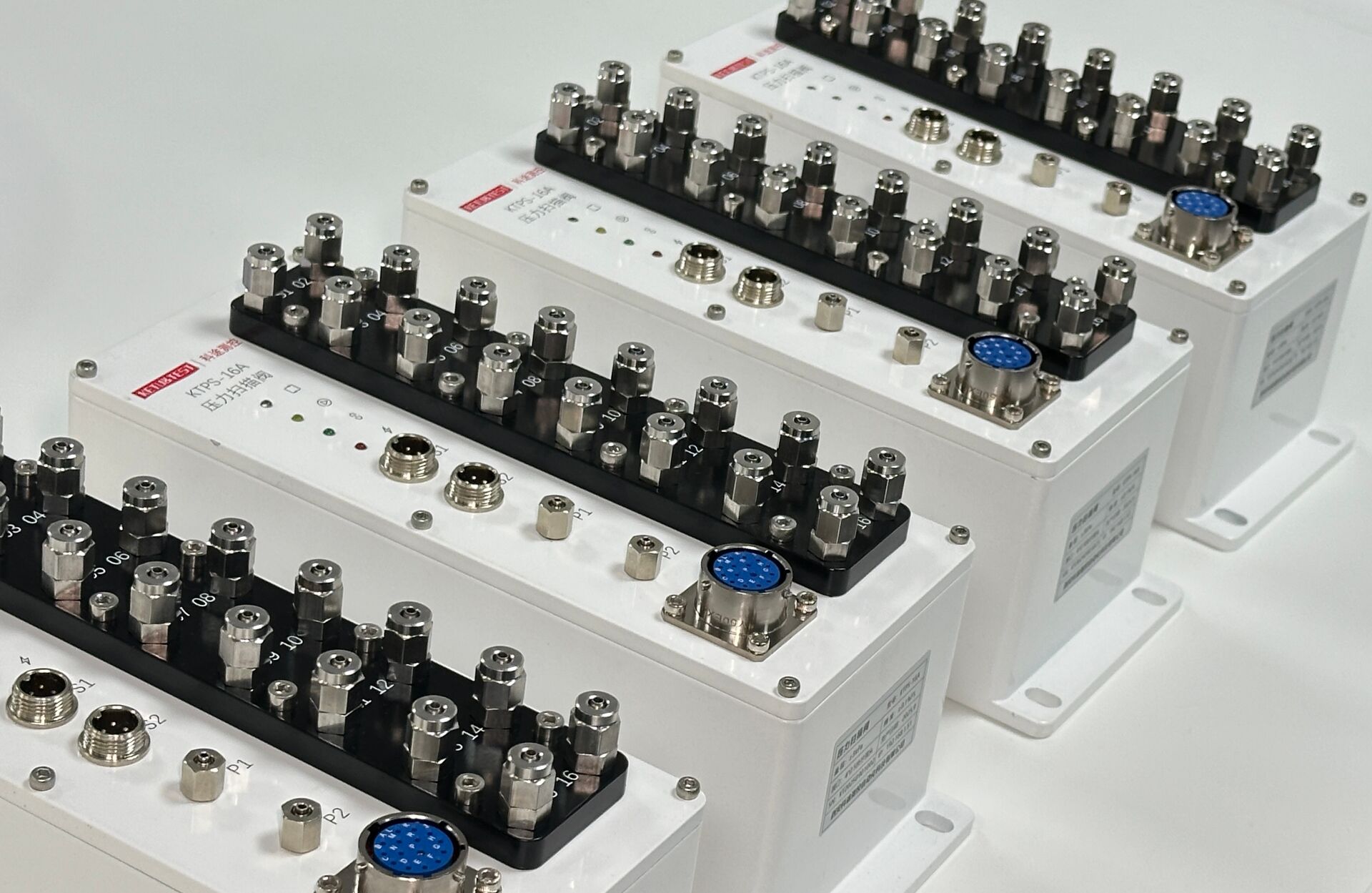

科途测控KTPS-16A压力扫描阀

五、压力扫描阀和配套软件

软件生态系统是压力扫描阀性能不可分割的组成部分，它将设备采集到的压力数据实时显示出来，和压力扫描阀共同构建了一个从配置、采集到分析的全流程解决方案。

同样以科途测控KTPS-16A压力扫描阀为例，其配套的Ketusoft专业数据采集软件由科途测控百分百自主研发，不仅支持实时数据显示，还具备强大的分析处理功能，以下是部分功能介绍：

1、数据波形：展示各通道数据随时间的变化趋势。该功能不仅支持单设备数据显示，还可建立多设备数据间的关联波形图。

2、二次计算：支持对不同通道的数据进行二次计算分析，并可通过虚拟设备模拟设备状态，方便用户进行测试和操作。

3、面板监控：进行实时数据监控与管理的可视化界面。可以通过设置通道上下限报警值，实现对设备的动态监测。

4、数据分析：通过时域与频域分析，实现数据的多维解读，并且支持多种滤波算法的选择和自定义设置，有效去除信号中的高频噪声和突发干扰，实现更精准的判断。

5、数据画廊：将数据与实际场景图结合，进行多维度的展示和分析，优化决策过程。

6、数据存储导出：支持数据带时间戳导出CSV、Excel、Access、Matlab及UFF在内的多种通用文件格式。

六、压力扫描阀的选型和厂家推荐

面对鱼龙混杂的压力扫描阀市场，如何进行正确的设备选型也成为横梗在用户前的一项挑战。

首先要明确试验的具体需求，测量介质、量程范围、精度要求、采样要求、功能匹配、接头类型和通讯协议等，都是需要考虑的重点。另外，因为国内在压力扫描阀研究上起步较晚，早期技术积累较为薄弱，所以很多用户在选择设备时可能也更偏向于国外出名的那几款扫描阀型号。但随着国际形势、贸易格局和国家对科技自主创新的支持，国内扫描阀厂商加大研发力度，已经逐步追平，并且在本土化服务和性价比方面提供了极强的竞争力。在这一背景下，科途测控依托自身实力，其推出的压力扫描阀产品从硬件到软件再到产品结构设计、工艺优化均为自主研发，其不仅提供灵活的定制化设计，卓越的产品性能和完善的服务支持也得到业内的广泛认可。

七、压力扫描阀的发展趋势和前景展望

随着工业自动化和智能化水平的不断提高，压力扫描阀的技术也在不断进步。未来的压力扫描阀将向更高精度、更强抗干扰性、更智能化的方向发展。特别是在大数据和工业互联网的推动下，压力扫描阀将与自动化监控系统深度集成，成为智能制造的一部分。科途测控也将持续研发突破行业技术壁垒，拓展压力扫描阀在先进制造业的潜力与竞争力。
